豪典门窗设计WinCAD 是一款用于门窗行业设计、预算、下料、优化等全过程的软件。本软件基于自主CAD平台开发，完全的矢量化图形组织、灵活的绘图方式可快速创建各类标准窗、异形窗、组合窗等。软件采用节点驱动方式计算下料尺寸，可直接查看各处的搭接节点图、各部位的三维节点及整窗的三维图。算料准确、操作灵活并可提供自动生成的公式供用户校核使用。本软件主要特点如下：

软件采用项目方式组织管理

同一项目下可创建多种窗型、多个加工单更贴近于实际生产中的计算管理，针对每一批加工单可单独进行材料统计、优化、报价等操作，快速生成对应的各种表单；

完全的矢量化绘图环境，绘图操作方式接近于AutoCAD，如鼠标中键平移、滚轮缩放等；

节点驱动式算料方式

只要定义好型材之间的搭接、拼接方式，就可以自动计算出各种窗型的下料尺寸无需设定任何公式，并生成1:1的内、外视图；

方便的节点查看工具，窗型设计完成后，可快速查看选定位置的节点图，用于判断下料计算正确性，同时软件还提供自动生成的公式供校对使用，两种方式同时校核，确保下料计算的准确性；

强大的三维图形

窗型设计完成后，可自动生成整窗的三维图，可以方便的切换角度、缩放等操作查看各部位的细部构造节点，能快捷的判断出各部位的搭接方式、构造节点等，并能把三维图形输出图片、PDF文件或模型文件；

节点图输出功能

用户可给窗型设置节点索引位置，计算完成后软件可自生成索引位置的节点图，节点图可以直接输出至CAD供后续图纸编辑使用；

分格自由设计，用户可根据实际分格情况自由设计矩形或异形窗，通过软件提供的关键点捕捉、辅助线等工具加快窗型设计的速度；

灵活窗型设计方式，软件可能过模板库、图块库、构件块、现有文件等多种方式创建窗型，同时可在不同的窗型之间复制、粘贴实现窗型组合；

图形与材料分离式设计

窗型的设计与材料无关，窗型可多次重用，图形通过匹配材料后自动生成料单，根据不同阶段可生成框材料单、扇材料单或整体料单；

图块重用与图块自动更新设计，用户可针对项目的建立固定板块、开启板块、外框等建立图块，图块中包含各种定义完整的材料信息，创建工程设计图样时用图块搭建，从而快速创建窗型生成工艺单。引用的图块可以自动更新，当工程材料配置发生改变时，只要修改图块后，本项目下的所有窗型材料可以自动更新；

自动生成俯视图功能

用户可将俯视图显示在下料单或窗号大样图中，使图形更加直观；

参照设计，用户对本工程下分格相同的窗型，只要设计一次，其它相同分格可以直接参照引用此窗型文件（源窗型），引用后直接修改尺寸无需重新匹配材料。当源窗型中材料发生改变时，各引用窗型文件可自动更新；

可视化的型材设置

型材设置或型材搭接设置都采用可视化的界面，用户编辑直观、方便，还可直接量取尺寸；

网络数据支持，软件企业版采用基于网络的数据库，多人可共享各种材料数据、模板数据、图块数据等，并可设置不同权限，方便统一管理；

完全开放的数据系统，用户可根据自己的使用情况，建立自己的型材库数据，同时也可以使用软件提供的通用型材数据；

软件支持型材与玻璃配合的自动检查，根据设置系统可自动型材槽口与玻璃的搭配关系是否合理，避免出现错误的玻璃选型；

加工单批次组织

同一项目中可按进度计划，创建不同批次的加工单，对不同阶段的加工单还可以分类管理。针对各批次加工单进行材料统计等操作，生成各阶段的材料统计报表；

加工单窗型引用功能

软件可以直接在加工单中直接创建窗型引用参照，并直接修改尺寸。用户只需设计一次窗型，就可在不同阶段（如预算阶段、订料阶段、生产阶段）创建相同分格不同尺寸的下料单，并进行统计优化等操作；

多种方式的材料统计，软件可提供区分框、扇的主材、板材、附件统计，区分车间、工地的附件统计等；

窗号材料统计，软件可提供窗号主材、窗号板材、窗号附件、窗号大样统计，适应不同的场合需要；

隔热型材自动拆分功能

软件在生成主材汇总后，可根据用户在数据库中设置的主材内、外侧名称代号，自动拆分成带有内、外侧明细规格的统计表，并能自动拆分出内、外侧颜色；



灵活的报价表

软件可按加工单生成报价明细表及汇总表，并可灵活更新材料单价、损耗等系数，适应实际工作中的调整需要。组价表可按窗号、系列或项目整体生成，并且可按洞口或外框面积进行组价输出，组价表及汇总表均可采用自定义格式输出，增强了软件的灵活性；

直观的项目组织方式

软件可自动生汇总生成本项目下所有加工单中的数量，并生成横向对比表，可直观的查看本项目中各窗型的总量、各分批加工单中的加工量及余量，便于项目的日常管理；

软件生成的各类报表，可输出Excel、PDF等文件，同时下料单也可批量输出Excel，便于日常工作的文件交流；

软件可自动标注窗台标高、把手高度、净空尺寸，并可随分格尺寸或参数所变化自动调整，方便展示给客户或向加工人员提供更直观的信息；

窗型设计图可单个或批量输出成DXF图形，用户可直接在CAD中调用，批量输出时还可设置图框的排列方式，便于生成施工图；

优化功能

多种原材料的线材优化、反向定尺优化、自动优化，优化报表可导出Excel、Word、PDF等，优化报表可设置显示型材图、显示角度，并可扩展与切割设备联机、输出标签；

开启模拟

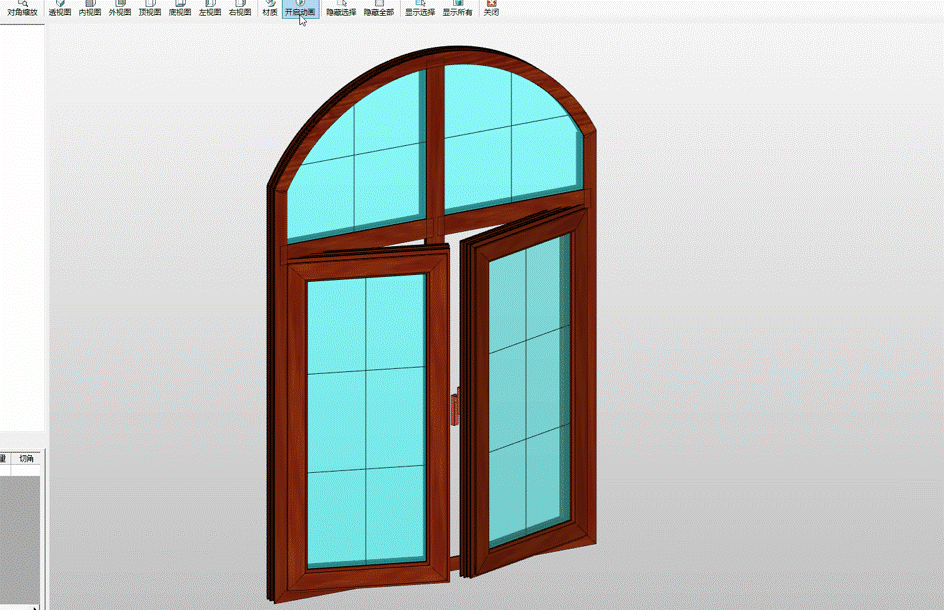

生成的三维图形可以更换色块， 并可以自动实现开启动画， 方便展示设计结果：
