门窗设计ForExcel

来源:豪典软件添加时间: 2017-11-10
下载试用[点击下载] 下载教程[点击下载]

软件功能简介

豪典门窗设计For Excel是一套由门窗设计人员总结实际工作的经验,从简化日常设计工作出发编制出的辅助设计软件,通过不断完善与发展,现已成为一套功能强大、操作简便的门窗设计软件。本软件适合设计人员的习惯,符合实际设计工作流程,能迅速完成下料单编制、加工细目编制、线材板材优化下料清单、分项或汇总报价、抗风压计算等一系列的工作。并大大简化了设计人员繁琐的统计汇总工作,使错误率大大降低,让设计人员有更多的精力投入到方案的优化与设计中去。本软件大部分报表格式均基于Excel编制,方便企业内部各部门之间的数据交流。强大模板库功能可以由用户自行扩充,为企业的标准化工作提供了优秀的实现平台。

本软件从最初应用到设计工作中至今已有近十年之余,在此期间经多家门窗年生产量在25万平米以上的大型企业实际应用,取得了良好的效果。因此您可以放心使用,相信能给您带来良好的收益。

版本介绍

目前最新版本为V10.0,在此之前发布过V1.0V2.0V3.01V3.02V3.1V5.0V6.0V7.0V8.0V9.0、V10.0等几个版本。当前版本分为统计模块(For Excel)及设计模块(WindowsDesign)两大模块。For Excel部分新增了两种全新的工艺单格式、优化可以限定材料上的切割短料类型、新增了分格图自动更新等功能。WindowsDesign模块增加了主材输出排序、带公式输出等功能。更多新增功能,详见软件用户手册。

软件采用软件狗进行加密,与计算机及硬件无关,不必担心因计算机的更换或硬件的更换而导致注册信息更改。同时此版本支持单机版与多用户版,多用户版只需在局域网内任一台电脑上插入软件锁,局域网内其它电脑便能正常使用(可以同时使用的用户数由供需双方在注册时协商设定)。您可根据实际使用情况选用相应版本。

三种下料单格式

软件自带三种下料单格式,用户可根据实际情况选择所采用的格式类型:
可增减行的标准格式:在原有标准格式基础上,做到行可增减,解决部分窗型配件或型材过多,需要多张下料单的问题;

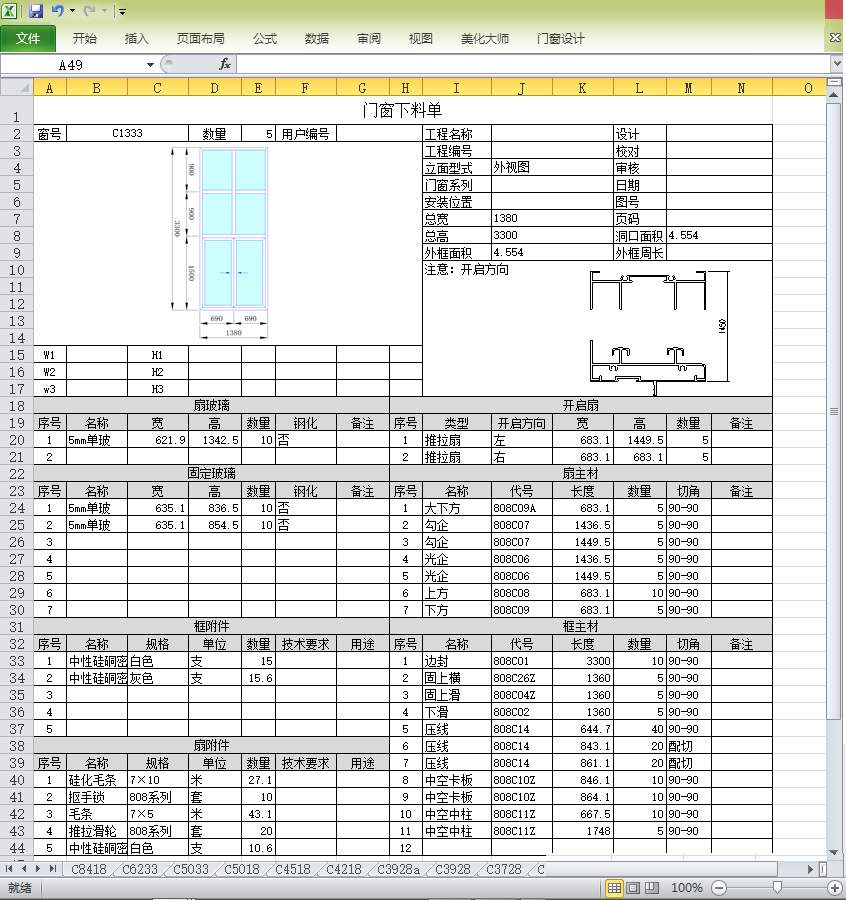

竖版标准格式:新设计了一种竖版的下料单格式,将框、扇型材、框、扇配件、开启、固定玻璃分开放置,可按需求单独或汇总统计。设置开启扇区域,满足单独统计扇的需求;

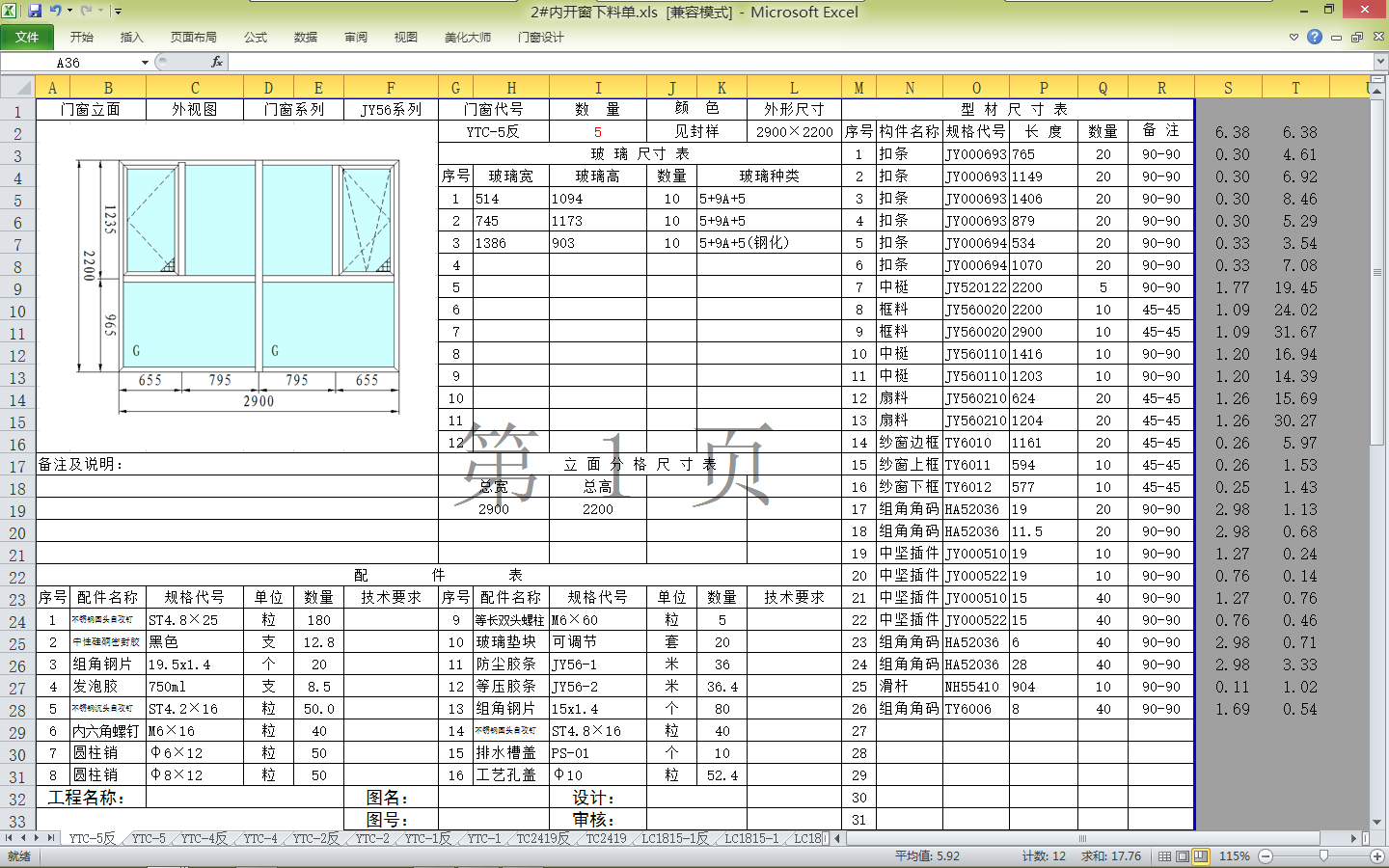

标准横版格式;


材料统计

材料统计:细分为主材统计、附件统计、玻璃统计。可以完成对指定范围内的下料单中的主材、附件、玻璃的汇总工作;

 窗号明细统计:细分为窗号主材、窗号附件、窗号玻璃、窗号大样。可以完成对指定范内的下料单中任何一种数据的统计汇总,并能按窗号形成列表;

 门窗表与数量输入

细分为创建门窗表与数量面积输入。可以从指定范围内的下料单中提取设定的各种信息,形成门窗汇总表,同时可以实现按窗号将指定的门窗数量或面积输入到对应的下料单中,从而方便的实现了分批次加工时材料的订货与汇总;

线材优化

线材优化:在主材统计过程中能按设定的原料长、切口等信息完成优化过程,也可以在统计完成后,选中Excel中任两列合法的数值执行相应功能便能完成优化过程,优化切割清单支持以Excel输出,便于编辑。同时线材优化支持单原材料及多原材料反向定尺,用户可以设计范围,软件能自动寻找利用率最高的原材料,软件支持导入功能,用户根据需要可将历史优化清单中的余料或原料等数据导入当前数据中进行综合优化。优化时软件可设定单支原料上切割材料的种类,从而减少换刀次数,节省人工;

板材优化

可以设定是否区分析材方向、锯口尺寸等,完全符合一刀切的加工工艺,并支持多原材料优化,可以很好的满足门窗幕墙行业的玻璃、铝板、石材等板材优化,优化切割清单支持以Excel输出,方便编辑与传输。软件支持导入功能,用户根据需要可将历史优化清单中的余料或原料等数据导入当前数据中进行综合优化;

报价功能

整个报价操作均在Excel中完成,所以单价、线重、费用等信息都以链接的型式输出,方便后期的调整;

模板库功能

细分为模板引用,存入模板、引用格式、模板管理等模块,此部分可以实现下料单的统一管理,方便料单的引用,如模板库中已经存在模板新建料单时可以直接从库中提取,调整下分格尺寸即完成下料单的编制过程,同时此功能为企业的标准化工作提供了很好的接口,并且为企业内部共享数据提供了基础;

 自定义格式统计

可针对不同用户的习惯定义下料单的格式,完成材料统计、窗号材料统计、门窗表统计、数量输入等功能。

自定义报表

针对主材、附件、板材及门窗汇总表可由用户根据实际需要定义符合自己习惯的报表样式; 网络数据库支持(可选功能):线重库、图库、料头库均可采用网络数据库功有,便于公司内部多人协同工作;

强度计算功能;

热工计算功能
